仿电泳粉末喷涂

产品名称 |

仿电泳粉末喷涂

所属分类 |

防电泳粉末涂料

内容简介 |

马上了解
产品详情

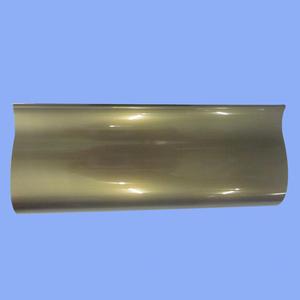

仿电泳粉末涂料


1.产品描述:


采用具备优异流平性能聚酯制成的粉末涂料,专用于替代部分电泳粉末涂料品种,本产品为一次喷涂,固化,避免了电泳涂料在工艺过程中固有的污染性强、色差明显、损耗大以及合格率不高等缺陷,同时,该粉末涂料具备优异的耐候性,流平性以及耐磨性,该产品的执行标准为GB/T 5237-2004(第四部分)。


2.表面效果:


本系列产品的外观与多种电泳涂料外观极其相近,一米之外很难区分和电泳涂料的外观差别。现可提供如氧化砂面黑料,氧化光面古铜,氧化光面兰料,氧化光面白料等仿电泳产品。


3.仿电泳粉末与电泳涂料优缺点比较


性能粉末涂料电泳涂料
合格率
生产色差控制好控制不易控制
生产能耗
生产污染
硬度优异
流平性优异
金属感较强
耐候性优异优异
成本

4.粉末物理性能:

      比重:     1.2-1.8(因颜色和光泽不同而异)

      粒度分布: 100%小于100微米(可根据涂装的特殊要求进行调整)

      流动性:   120-140

      挥发份:   <0.8%

5. 固化条件:

      200℃(工件表面温度)/10mins 。

6. 粉末涂料基本技术指标:

     以下试验采用0.8毫米厚的除锈、除油冷轧钢板,涂膜厚度为60-80微米。

测试项目测试方法参照标准指标
光泽60°光泽仪GB/T9754-1988/
膜厚电磁测厚仪GB/T1764-197960um—70um
附着力百格测试法GB/T9286-19980级
铅笔硬度铅笔硬度仪(日本三菱)GB/T6739-19961H-2H
耐冲击冲击实验仪GB/T1732-199350cm*kg正冲(视光泽而定)
弯曲实验180°弯曲GB/T6742-19862mm-3mm
杯突实验杯突实验GB/T9753-19885mm-6mm
色差色差仪GB/T11186.2-89/
耐盐雾5%中性盐雾测试GB/T1771-19911000h
耐湿热恒温恒湿测试GB/T1740-19791000h,变化<1级
压痕巴克霍尔兹压痕试验GB/T 9275-1988≥80(压痕长度1.15-1.2)
人工加速老化滤过的氙弧灯辐射GB/T 1865-19971000h
表面效果目视GB/T 9761-198860微米以上无颗粒
粒径测试激光粒度分布仪/D(4,3) 35-40微米


7.平均覆盖率:14-17平方米/公斤,膜厚40微米(以100%的粉末涂料使用率计算)。

8. 注意事项:

    a. 喷涂底材要求色泽均匀一致,并且没有明显的痕迹。不同的底材色泽将会导致喷涂效果不同。

    b.喷涂厚度尽可能均匀一致。




Copyright ©

技术支持:

粤ICP备2021083778号
